Самодельный плуг для мотоблока

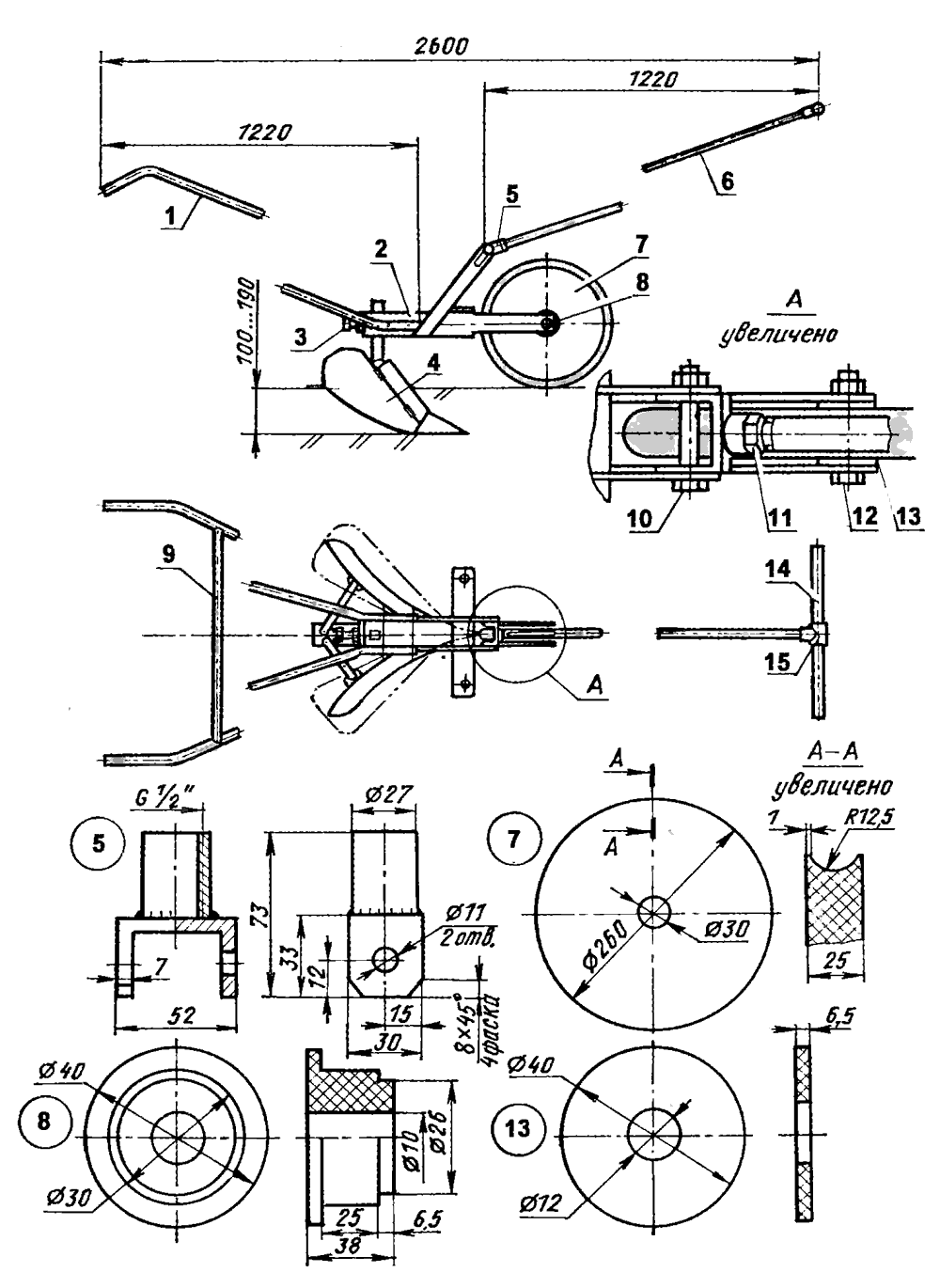

Этот плуг можно использовать и с мотоблоком, автор буквально за пару свободных вечеров сделал из подручных материалов. Какое-то определенное название этому ручному агрегату даже затрудняюсь дать: то ли это бороздокопатель, то ли распашной культиватор-окучник, то ли своеобразная соха.

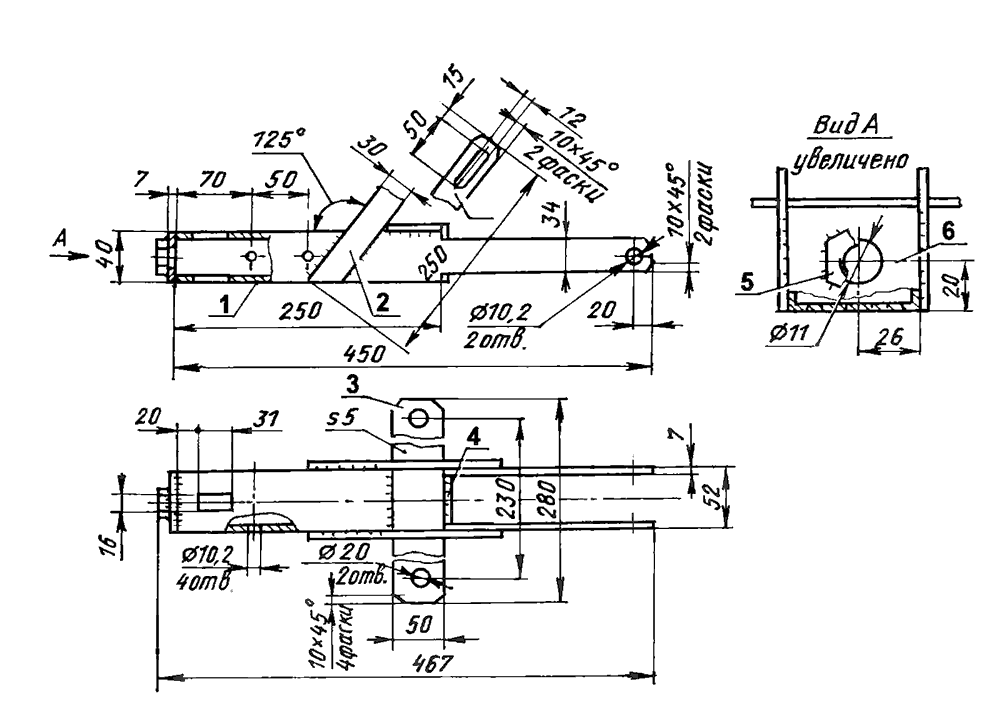

Однако все эти названия в полной мере соответствовали бы выполняемым плужком функциям. Для основы рамы-грядиля использовал отрезок стальной прямоугольной толстостенной трубы сечением 52x40x7 мм. В одной ее части сделал вилку для опорного колеса, срезав две противоположные (более широкие) стенки.
Сверху примерно посередине к основе рамы приварил поперечную траверсу и здесь же к боковым стенкам — стойки-проушины для подсоединения дышла. Переднее выходное отверстие в трубе-раме (в начале вилки) заварил наглухо, чтобы туда не набивалась земля. К заднему отверстию тоже приварил накладку, просверлил в ней по центру отверстие диаметром 11 мм и приварил к накладке гайку М10.
Еще в конце трубы в широких стенках (верхней и нижней) выполнил прямоугольное сквозное отверстие 31x16 мм под стойку плуга, а в боковых узких стенках — тоже сквозные отверстия диаметром 10,2 мм — под болты М10 крепления рукояток. Две рукоятки изготовил из полудюймовой водопроводной трубы; длину их выбрал по своему росту, а вот изогнул так, чтобы было удобно управлять плугом и внуку. Нижние концы труб расплющил, просверлил в них отверстия, соответствующие тем, что были выполнены в раме для их крепления. Верхние же концы обмотал несколькими слоями электроизоляционной ленты — получились своеобразные ручки.
Для жесткости рукоятки впоследствии соединил приваренной поперечиной из такой же полудюймовой трубы (на фото ее еще нет). Дышло изготовил тоже из отрезка полудюймовой трубы, нарезав на обоих его концах соответствующую резьбу. Подсоединил его шарнирно к проушинам-стойкам рамы через вилку на оси с контргайками. Сама вилка — из короткого отрезка той же прямоугольной трубы, из которой изготовлена основа рамы вырезал из него швеллер.
К стенке последнего снаружи приварил полудюймовую муфту. В качестве оси шарнира использовал длинный болт М10. На другой конец дышла привернул тройник со сквозным отверстием на 3/4", резьбу в котором сточил и вставил поперечину — подходящий по длине и диаметру отрезок трубы. Колесо взял от старого детского велосипеда, однако использовал только шину. Диск же вырезал из 25-мм листа гетинакса, проточив в его кромке желобок под шину, а в центре выполнил отверстие под капроновую ступицу-подшипник.
В качестве оси колеса опять использовал болт М10. Главный рабочий элемент плуга — его корпус, конструктивных решений которого, в зависимости от назначения, может быть много. Мне пришлось сделать свой вариант симметричной конструкции — с двумя отвалами; работает он как соха — не переворачивает пласт, а только отодвигает землю в сторону. Угол установки отвалов у него можно изменять в зависимости от ширины борозды или расстояния между бороздами при междурядной обработке почвы.

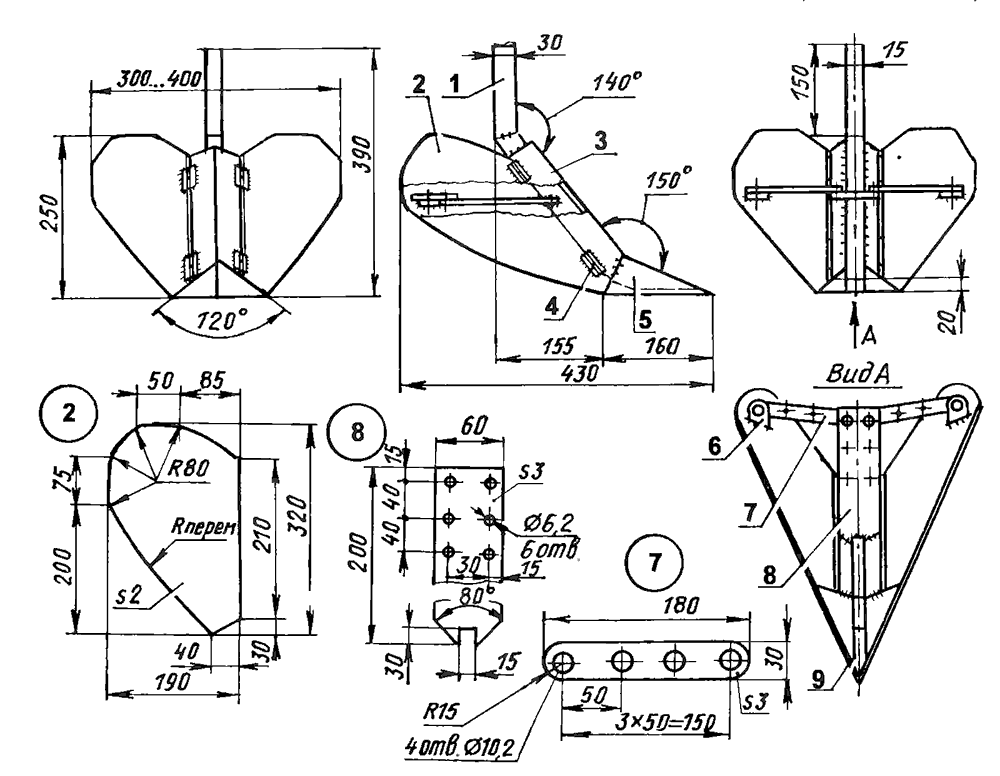

Стойка, сошник и лемех корпуса выполнены как одна деталь — их заготовки сварены воедино. Стойка — ломаной конфигурации, из прямоугольной трубы 30x15 мм (отверстия в ней снизу и сверху заварены наглухо). Сошник и лемех выполнены из 3-мм листов инструментальной стали, загнутых в уголки: сошник — с полками 45x45 мм и углом между ними около 80°, а лемех с полками в основании 85x85 мм (срезанных впереди на конус) и углом между ними около 120°.
Таким образом, лемех получился двухсторонним, как стрельчатая лапа культиватора Отвалы орудия изготовлены из стального листа толщиной 2 мм. По форме они хотя и напоминают плужные, но почти плоские, так как не предназначены для переворачивания почвенного пласта. С сошником отвалы соединены шарнирно — на приваренных обычных дверных карточных петлях. Для установки определенного угла между ними сделано распорное устройство.
Оно состоит из приваренной к стойке консоли с распределенными отверстиями и упоров. К тыльным сторонам отвалов приварены ушки — к ним и к консоли упоры прикручиваются винтами М4. Каждый из отвалов может при этом устанавливаться при необходимости под своим углом. Консоль, упоры и ушки выполнены из стального листа толщиной 3 мм. Стойка корпуса вставляется в прямоугольное отверстие рамы и закрепляется здесь винтом М10.
Плужок можно использовать и в упряже с лошадью или на механизированной тяге — с мотоблоком или мини-трактором. Для этого достаточно прикрепить гужи или тяги к концам траверсы.
