Самодельный картофелекопатель для мотоблока
Картофелекопатель для мотоблока. Сцепное устройство (сцепка) не подведет. Ведь выполняется оно на основе уже готовых деталей, обладающих большим запасом прочности (головка карданной передачи, штырь-сцепка), и не менее надежного самодельного поворотного узла прицепа (тележки).
Последний, в свою очередь, представляет собой две коаксиальные толстостенные стальные трубы, диаметры которых подобраны таким образом, что соприкасающиеся друг с другом поверхности работают подобно радиально-упорному подшипнику скольжения. Кроме того, внутренняя труба является одновременно и поворотной осью.
А наружная — дышлом, которое не только служит для передачи тягового усилия на тележку, но и обеспечивает свободу наклона последней относительно оси мотоблока (налево или направо). Передний конец внутренней трубы приваривается к карданной головке. На заднем же имеется резьба М36 для выборки люфта в продольном направлении и соответствующего крепления к приварной поперечине рамы прицепа. И еще одна особенность.

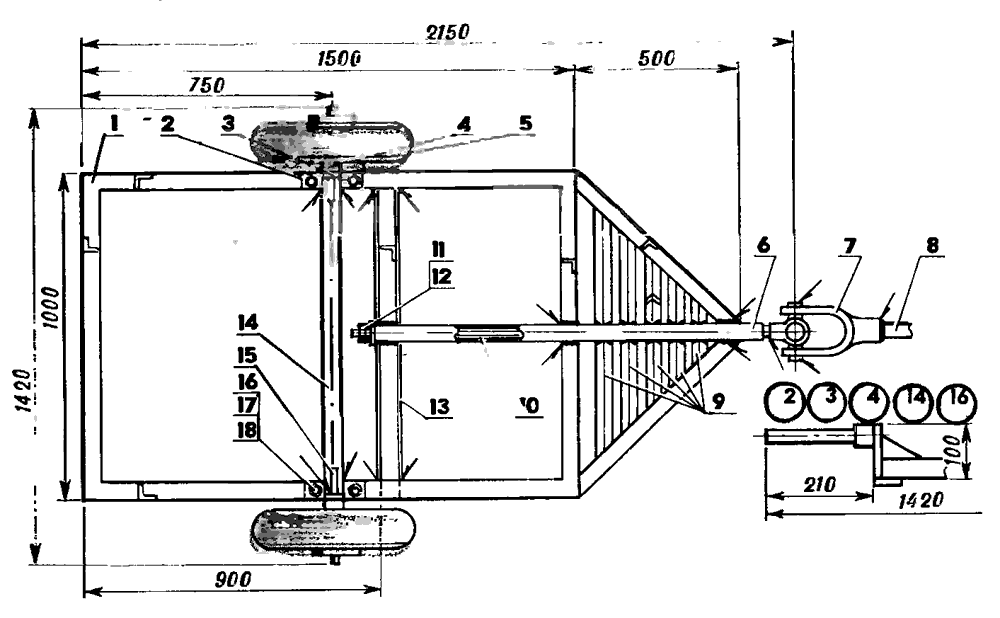

Для исключения вращения в вертикальной плоскости, а также предотвращения заваливания сцепки при поворотах горизонтально расположенные два пальца крестовины привариваются к горизонтальной вилке карданной головки. Рама прицепной тележки (см. ил.) благодаря включению в нее треугольных (а это, как известно, самая жесткая фигура) элементов и использованию в качестве конструкционного материала стального уголка получилась весьма и весьма надежной. Прямоугольная ее часть зашивается вагонкой, образуя дно кузова. Но можно здесь использовать и 6-мм стальной лист.
К раме привариваются четыре направленные вверх 350-мм стойки из стального уголка, служащие основой для крепления бортов. А они, в свою очередь, могут выполняться как из досок, так и из стального листа соответствующей толщины. Задний борт делается поворотным, откидывающимся вниз. С креплением и фиксаторами, аналогичными тем, которые используются на грузовых автомашинах. Сиденье тоже откидное. Крепится спереди на поворотных треугольных двух кронштейнах, изготовленных из 10-мм стального прута.
В головной части рамы (снизу) желательно предусмотреть поворотную стояночную опору. Как это сделано, например, в конструкции, чертежи и описание которой опубликованы в № 3'90. Под стать раме и жесткая конструкция «подвески» колес. Амортизаторов, как это видно из иллюстраций, здесь нет. Для работы в поле они, по глубокому убеждению автора, не нужны. Зато сразу повысилась существенно надежность всего прицепа.
По этой же причине в качестве материала для изготовления оси-распорки использован круглый стальной стержень диаметром 40 мм. Чтобы несколько увеличить клиренс прицепной тележки, полуоси колес установлены на кронштейнах. Приварены они к подпятникам и усилены косынками из 10-мм стального листа. Что касается самих колес прицепа, то их лучше взять от списанной свльхозтехники. Исходя из практики, смею утверждать: послужат вам отменно.

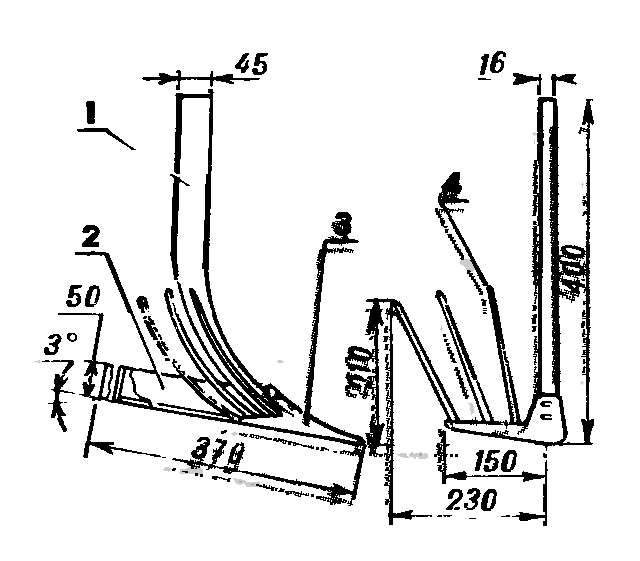

Тем более что крепятся такие колеса на имеющихся в их ступицах самоустанавливающихся шарикоподшипниках. Окучник-картофелекопатель тоже можно позаимствовать у сельхозтехники. Хотя вполне подойдет и самодельная конструкция, аналогичная опубликованной в № 2'86. Но полевую планку желательно выполнить не из 6-мм СтЗ, а использовать стальной уголок 50x50 мм. И приварить его не под углом 5 градусов к горизонту, а порядка 3 градусов — тогда картофелекопатель идет по полю ровнее.
Для лучшего отделения клубней от земли следует также несколько увеличить длину зуба-вытряхивателя миллиметров на 10 по обеим координатам. Тогда окучник-картофелекопатель примет вид, показанный на иллюстрации. Грабли (а без них — какая уборочная страда) можно легко изготовить по чертежам и описанию конструкции, опубликованным в четвертом номере журнала за 1990 год. Как, впрочем, и оснастить своего мотопомощника бульдозерным отвалом (см. там же). А вот плуг и борону сделать, ориентируясь на соответствующий материал, напечатанный в №10'91.
